GTL-1000

作为一款全站式扫描仪，GTL-1000将原有的检测工作流程极大的简化，一台设备就可以完成所有工作。

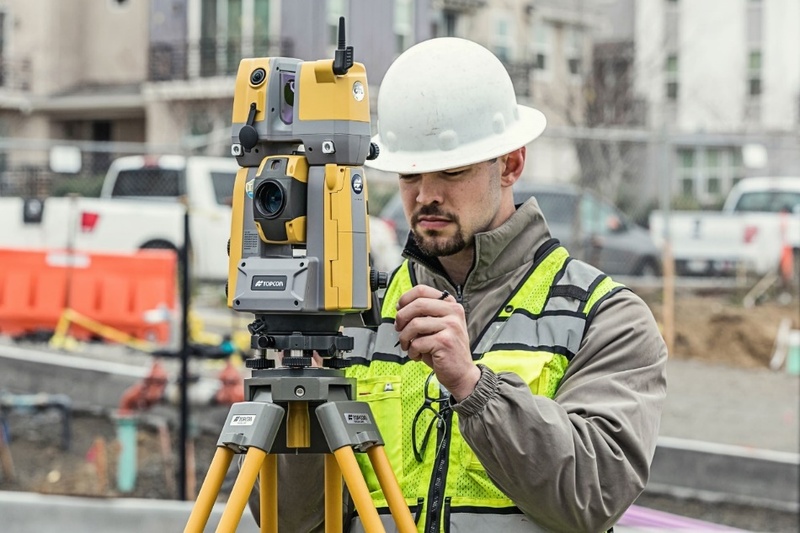

全站式扫描仪  拓普康 GTL-1000

● 高速的激光扫描
● 全景扫描+内置广角相机
● 毫米级精度
● 角度精度1秒
● 自动跟踪照棱镜
● 完整的全站仪功能

型号                                             GTL-1000
自动跟踪/ 自动照
驱动方式                                         超声波马达驱动
大转速/ 大自动跟踪速度           180° / 秒/ 20° / 秒
自动跟踪自动视距离范围              360°棱镜ATP1 / ATP1S : 2 〜600m
                                                       小型杆式棱镜R1PA / 棱镜5：1.3 ~ 500m
                                                       标单棱镜AP01AR / 棱镜2：1.3 ~ 1000m
                                                       反射片（自动照）: 10 ~ 50mm 角：5 ～ 50m
测角部 / 测距部
小显示（可选）                            0.1”
测角精度（ISO17123-3：2001）      1"
双轴补偿器/ 视差改正                   液体双轴倾斜传感器，补偿范围±5.5′，具备视 差改正
IACS（角度自校系统）                  内置
激光输出等级                                    无棱镜：3R 级，棱镜/ 反射片1 级
测距范围（一般气象条件下）无棱镜  0.3 ～1000m
反射片                                              RS90N-K：1.3 ～ 500m、RS50N-K：1.3 ～ 300m、RS10N-K：1.3 ～ 100m
小型棱镜                                           1.3 ～ 500m
单AP 标棱镜                                  1.3 ～ 5600m
360°棱镜ATP1/                                 1.3 ～ 1000m
ATP1S

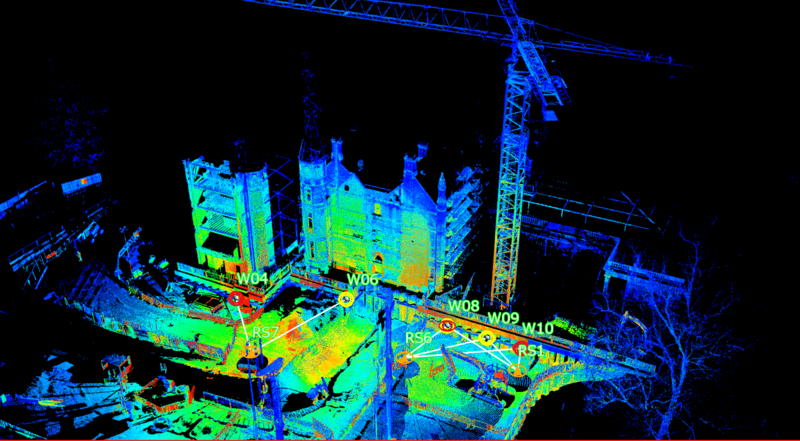

扫描单元
扫描角度                                          360° ╳ 270°
扫描范围                                          0.5 ~ 70m（@90％）
扫描频率                                          100000 点/ 秒
扫描转速                                          1042 ~ 2083 转/ 分
数据接口                                          SD 卡 /IEEE802.11n
扫描精度                                         （±2mm@50m）
扫描格式                                          CLR
相机                                                 广角相机
像素                                                 500 万像素
系统/ 接口与数据管理
操作系统/ 应用软件                          Windows CE 7 / MAGNET Field
显示器/ 键盘                                     4.3 英寸，亮度自动控制，带背光半透射式TFT WVGA 彩色液晶显示触摸屏/ 背光式24 按键键盘
触发键                                              位于仪器支架右侧
数据存储内存                                    1GB( 含软件存储空间)
外存                                                  USB 闪存（大32GB）
通讯接口                                           RS-232 串口，USB2.0（A 口和小型B 口） ，蓝牙
其他
导向光                                               绿色激光二极管（524nm）和红色激光二极管（626nm），工作范围：1.3 ～ 150m
激光指示器                                         同轴红色EDM 激光束
水器     图形水器                         ±6′（内圆）
               圆水器                             10' / 2mm
光学对中器                                         放大倍率：3X，短焦距:0.5m 自基座
防尘防水等级/ 工作温度                      IP65 / -20 ~ +50℃
电源系统
电池BDC70 机载电池                          可充电锂电池
工作时间BDC70 机载电池                    单块电池扫描时间1 小时，测量时间4 小时
