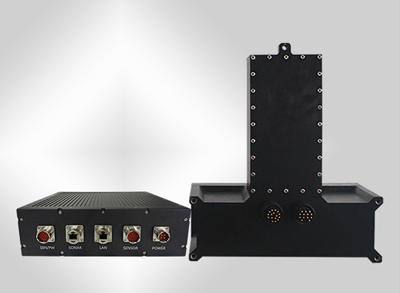

iBeam 8120(轻便型)浅水多波束测深系统
iBeam 8120 是中海达推出的拥有完全自主知识产权的小型化便携式多波束测深仪,具有较高的水深分辨率和测深精度,符合IHO S44特级标准和《水运工程测量规范》要求。换能器采用T型设计,重量12.5kg,能够适应更小平台安装。单条带有效覆盖角度从30~140°在线可调,工作模式可选等角、等距模式,适应不同环境使用。iBeam 8120 可广泛应用于海图绘制、地质调查、航道疏浚、搜救打捞、路由调查等多个领域。
技术参数:
发射频率 | 200KHz |
波束覆盖角 | 30°~ 140°(在线可调) |
测深分辨率 | 9mm |
波束角 | 发射波束宽度1.5° 接收波束宽度1.5° |
波束数 | 512个(最大) |
测深范围 | 0.5m-300m |
声纳换能器耐压水深 | 50m |
最大ping率 | 50Hz |
工作模式 | 等角模式、等距模式 |
横摇稳定 | ±10° |
输入电压 | 220VAC/50Hz |
功耗 | 200W |
温度(工作/存储) | 声纳系统:-2℃~40℃/-30℃~55℃ |
换能器端:-2℃~30℃/-30℃~55℃ | |
换能器线缆长度 | 标配15m (其它长度可定制) |
换能器重量 | 12.5kg(空气中) |
换能器尺寸 | 发射单元:240mmx 120mmx 130 mm |
接收单元:320mmx 110mmx 140 mm | |
甲板单元 | 292mmx 110mmx 140 mm |
注:中海达享有最终解释权
