分期影像变化检测系统

EPSDiscover分期影像变化检测系统是北京清华山维新技术开发有限公司基于EPS地理信息工作站平台开发，重点提供两期影像数据的各种展示模式，轻松比较和发现本期影像与前期影像的地理信息数据的变化，同时方便完成DLG数据的相应变更，以完成地理信息数据的快速更新。主要应用于基于影像的地理信息数据监测更新工作。主要技术特点：

1、提供多种显示模式：单屏显示，双屏显示（左右双屏、上下双屏）、四屏显示。

2、提供多种比较发现前期、本期影像变化差异的辅助显示方式。

（1）压盖叠加模式：两期影像空间位置完全重叠，且上层影像完全压盖下层影像；

（2 ）透明叠加模式：两期影像空间位置完全重叠，可选择两期影像不同的红、绿、蓝通道进行组合，显示融合后的影像视觉效果；

（3）拉帘模式：两期影像叠加视图可被帘幕剖分，当水平（垂直）拖动帘幕或影像出现帘幕和影像交叠时，左部分显示前期影像，右部分显示本期影像。

左右（或上下）双屏不同的数据显示结果可控制，从而甄别影像变化并进行矢量数据编辑更新。可在左右屏任意绘制变化范围，左右视图完全同步动作及所见所得，以根据需要任意选择参照本期或前期影像进行自由解译。

（4）多视图下显示范围及数据可显示联动；

影像比较辅助工具介绍

单屏显示模式

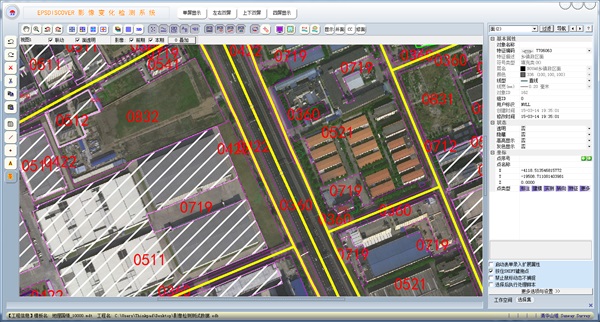

工程打开默认即为单屏显示模式。或点击“单屏显示”按钮，绘图区视图进入上下单屏显示视图模式。如图1。

图 1：单屏显示模式

在该模式下有如下信息及选项：

图 2：显示选项

透明叠加模式

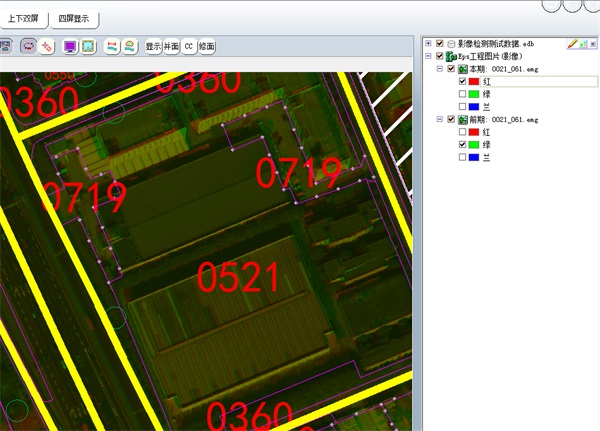

在该模式下，前期影像和本期影像在都选择显示的情形下，两期影像空间位置完全重叠，可以在工作空间中选择两期影像不同的红、绿、蓝通道进行组合，显示融合后的影像视觉效果；如图3。

图3：透明叠加模式

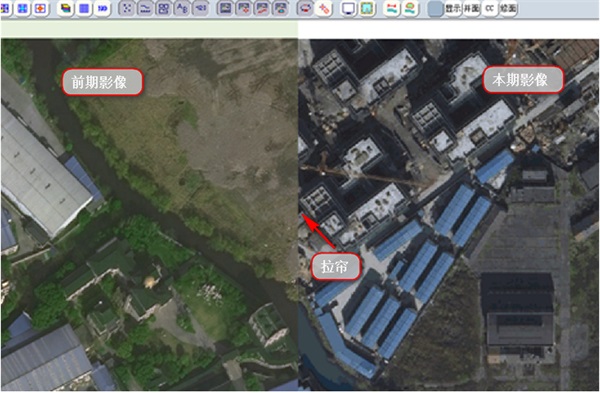

水平拉帘模式

水平拉帘模式下，前期影像和本期影像叠加；视图被一道帘幕剖分，帘幕透明遮盖的区域在左边；当水平拖动帘幕或者水平拖动影像出现帘幕和影像交叠时，左边部分显示前期影像，右边部分显示本期影像。

水平拉帘模式是比较发现前期、本期影像变化差异的重要辅助显示方式。如下图4。

图4：水平拉帘模式

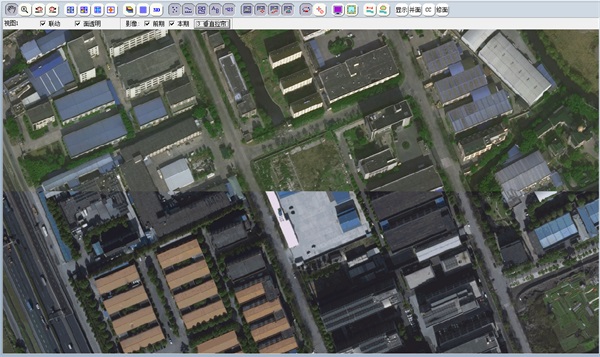

垂直拉帘模式

“垂直拉帘模式”是拉帘模式的另一种显示状态，其操作完全同“水平拉帘”模式类似。根据作业员自己习惯选择个人喜好的模式。如图5。

图 5：垂直拉帘模式

左右双屏模式

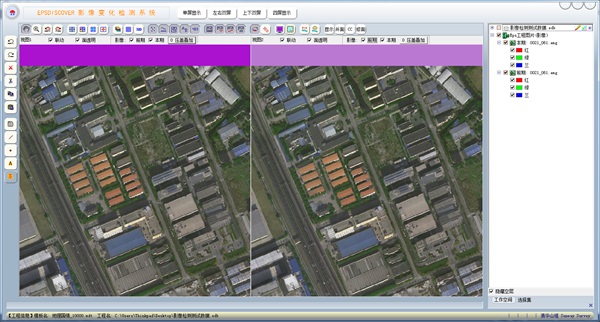

左右双屏视图模式，如下图6。

图 6：左右双屏模式

视图同时都勾选左右选项且影像叠加方式选择相同时，左右两边视图显示结果完全一致。

双屏显示模式的意义在于作业员可以通过显示选项控制来实现左右双屏不同的数据显示结果，从而甄别影像变化并进行矢量数据编辑更新。

例如：

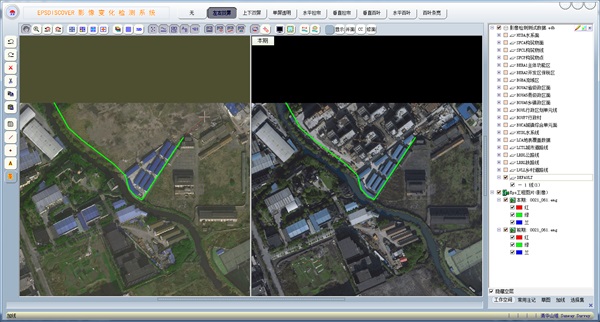

左视图采用EDB工程垂直拉帘模式；右视图不勾选前期影像，只显示本期影像。如图7。

图 7：作业示例

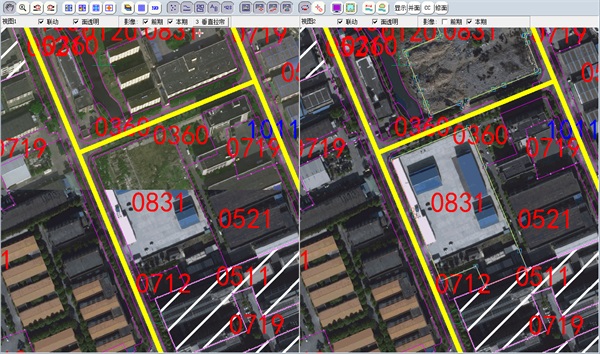

该模式下，可以在左右屏任意绘制变化范围，左右视图完全同步动作及所见所得；作业员可以根据需要任意选择参照本期或前期影像进行自由解译。如图8。

图 8：作业示例

上下双屏模式

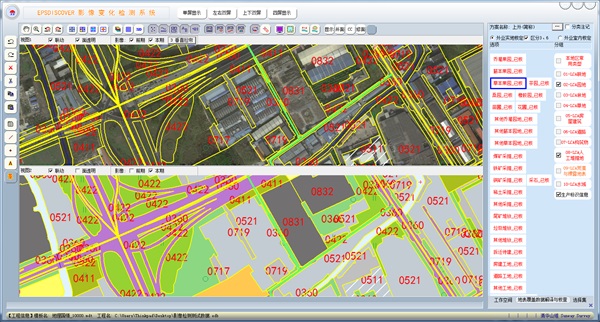

上下双屏视图模式，如下图9。

“上下双屏模式”是双屏模式的另一种显示状态，其操作完全同“左右双屏”模式类似。根据作业员自己习惯选择个人喜好的模式。

图 9：上下双屏模式

四屏显示模式

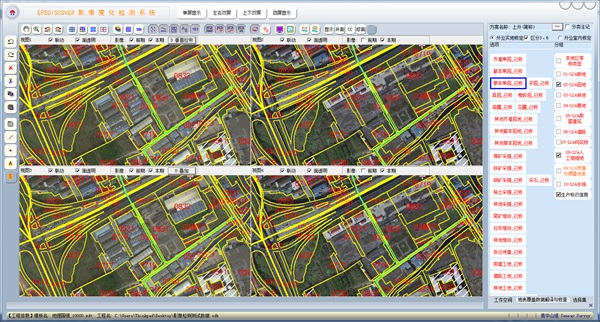

四屏显示视图模式，如下图10。

图10：四屏显示模式
