VNet5双星双频接收机
VNet5双星双频接收机

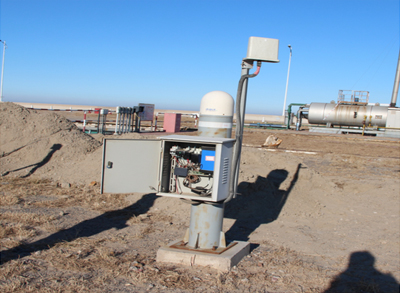

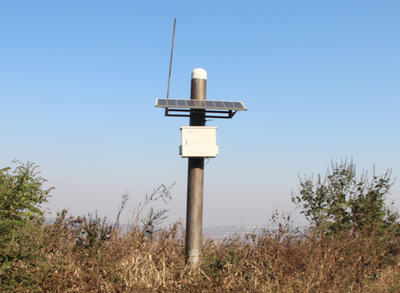

VNet5是一款在原有的VNet基础上开发设计的双频的中高端产品,分别对应两种仪器型号:VNet5、VNet5S,满足既对价格敏感,对性能又有一定要求的客户的需求。它采用我司已经在使用的NovAtel双频主板,通过RS232接口或网络接口进行实时数据传输,同时借助于高性能的内置处理器,最高可支持20Hz的数据采样率。两种型号的主要差别是:VNet5可以传输RTCM3.0差分数据,或者传输,记录原始数据,VNet5S只能传输、记录原始数据。主要应用于长基线及观察条件恶劣的监测项目,如滑坡、尾矿库监测等。
性能与优势
系统稳定:采用进口知名主板,数据真实可靠,专为在线监测设计,平均无故障运行10000小时以上;
实时采集:1-20HZ输出可调,最高20HZ采集频率,独家单历元高精度算法,解算过程无需人工干预;
多模通讯:Vnet系列接收机预留多种数据接口,支持多种数据通讯方式,光纤、网络、GPRS、无线网桥、zigbee多种传输模式,
接口RS232,RJ45;
多样供电:直流7-36V宽频,支持同时多路供电,直、交流,风光互补等保证设备不断电运行;
系统先进:LINUX操作系统,多用户访问,设备在输出原始数据同时备份循环存储,保证数据安全;
高精解算:1秒单历元解算,平面:(2.5mm+1x10-6D),高程:±(5.0mm+1x10-6D),支持瞬变和徐变两种模式;
兼容性强:高精度解算结果写入数据数据库 SQL SERVER,通用系统集成数据接口;
管理方便:系统自动化程度高,傻瓜式操作,接收机支持远程访问、在线升级,现场动静尽在掌握;
功能强大:主机内置GPRS模块可打包传输其它传感器数据,支持UDP协议,IP管理。
技术参数
应用范围 | ◎双频双星GNSS接收机,主要应用于长基线及观察条件恶劣的监测项目, 如滑坡、尾矿库监测等 ◎最高输出频率10HZ |
跟踪通道 | ◎72通道 ◎GPS L1 C/A 码, L2C, L1/L2/L5 ◎GLONASS L1 C/A 和 P 码, L2 P 码, L1/L2 ◎空基增强系统 ◎WAAS, EGNOS, MSAS,L-Band (Omnistar |
定位精度 | ◎单历元解算精度: ◎平面:±(2.5mm+1x10-6D) ◎高程:±(5.0mm+1x10-6D) ◎单历元解算初始化时间: ◎小于10分钟 ◎动态解算精度 ◎平面:±(10mm+1x10-6D) ◎高程:±(20mm+1x10-6D) ◎初始化可靠性:一般大于 99.9% ◎支持长基线解算 |
输入/输出格式 | ◎ 差分电文:CMR, CMR+, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCA ◎ 观测值数据:ZHD, RINEX, BINEX,RANGEA ◎ 定位数据/状态信息:NMEA-0183 V2.30 |
数据资料记录 | ◎内置储存容量:1GB ◎配置 SD 卡容量:4 GB ◎储存格式:ZHD.RINEX,BINEX ◎命名选择的文件:多样化 ◎存入数据检索和调动:网络下载 ◎数据管理:支持循环存储 |
接口 | ◎1个RS232端口,支持气象仪,倾斜仪,传感器 ◎1个以太网端口 ◎1个外部时钟接口,支持外部高精度原子钟接入 ◎4个电源输入口,相互独立 ◎1个GSM天线接口 ◎以太网:RJ45连接器,支持HTTP、NTRIP,支持10个同时存在的TCP/IP数据流 ◎无线网:支持GPRS或CDMA接入 ◎蓝牙:支持2.4GHz连接 |
安全 | ◎ 可选择的HTTP登录上网, 实时认证, SSL认证 ◎ 用户分级访问权限、每次支持 10 个用户同时登陆 |
用户界面 | ◎ 5个LED指示,2个按钮键盘,Web 用户界面 |
电源 | ◎ 7 ~ 36 V 的直流电输入 ◎ 120Ah的蓄电池可以工作 250 个小时以上 ◎ 功率 4W |
环境 | ◎ 工作温度:-40℃~65℃ ◎ 存贮温度:-40 ℃~80 ℃ ◎ 防水防尘:IP67 ◎ 重量:1kg ◎ 大小:22.5x13.8x7cm |
