施工船舶定位导航系统方案

航道疏浚是用挖泥船或其他工程机械开挖和维护港口水域和航道的水上作业，水上施工过程中施工人员需要知道施工图纸对应于实际航道哪些位置需要挖深，挖深多少等信息。但是用户痛点在于水面作业不能像陆地那样插旗、定桩、做标记以达到放样的目的，GNSS定位+定向是用户的最佳选择。本方案以华测P3DF定位定向仪安装于绞吸船为例。

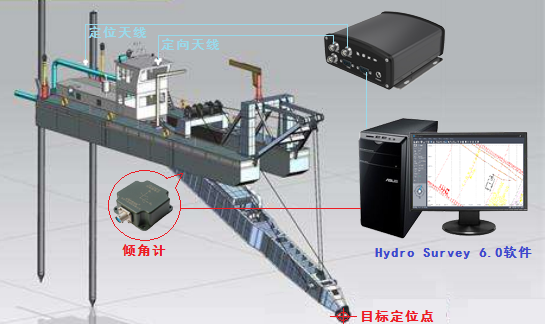

系统组成

绞吸船在航道疏浚领域因其高效率而被广泛应用，P3DF高精度定位定向仪的使用使得绞吸船的工作效率更加高效，P3DF通过前后两个天线的相对位置关系计算位置与方向，而船体自身长度固定已知，软件就可以通过坐标正算结合倾角计读数可精确出铰刀头位置“目标定位点”坐标，从而达到定位导航的作用，软件导入施工底图就可以按照施工图纸作业。

系统特点

P3DF作为三星八频接收机具有搜星稳定、固定速度快、结算精度高等特点，非常适用于施工船定位安装；

增加MEMS倾角计可在定位计算过程中精确得到铰刀头位置的三维坐标；

Hydro Survey 6.0软件操作简单、界面直观，用户可以在很短时间内熟练掌握软件的操作。

行业优势

华测P3DF高精度定位定向仪除了可以应用到绞吸船施工导航，还可用于抓斗船、铺排船、炸礁船等施工船的施工导航。同时，P3DF在码头船舶调度和大船抛锚指挥也被广泛应用。
